齒輪操作機構
JN22-40.5/31.5
產品簡介 Product Introduction
★齒輪操作機構使用說明
1.BR-40.5傘齒輪機構為JN22-40.5/31.5戶內高壓接地開關配套用作手動操
作.可與KYN61-40.5型號及其它型號高壓開關柜配套使用。
2.操動軸的轉動角 270°:90°(分-合)

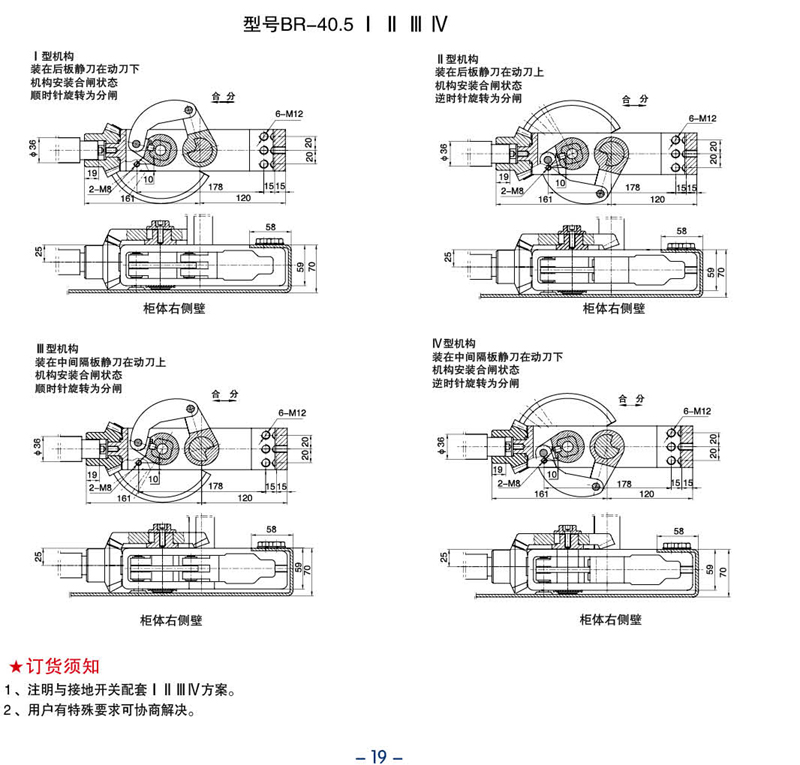

3.本操作機構按圖所示為分閘狀態.按接地開關安裝方式配套為ⅠⅡ Ⅲ Ⅳ型機構
4.本機構搖桿V型孔安裝接地開關主軸.機構與柜體固定時，務必注意：
a 在操動轉軸時，小錐齒輪應咬合在大錐齒輪的第3-4齒位置。否則會造成達不
到轉角要求。
b 本機構提供的方芯連結桿與用戶的連結套配鉆2-φ8銷孔時，柜前操作手柄選
用最佳位置，有利于操作。
c 建議選用單桿操作手柄，操作力較為理想。
